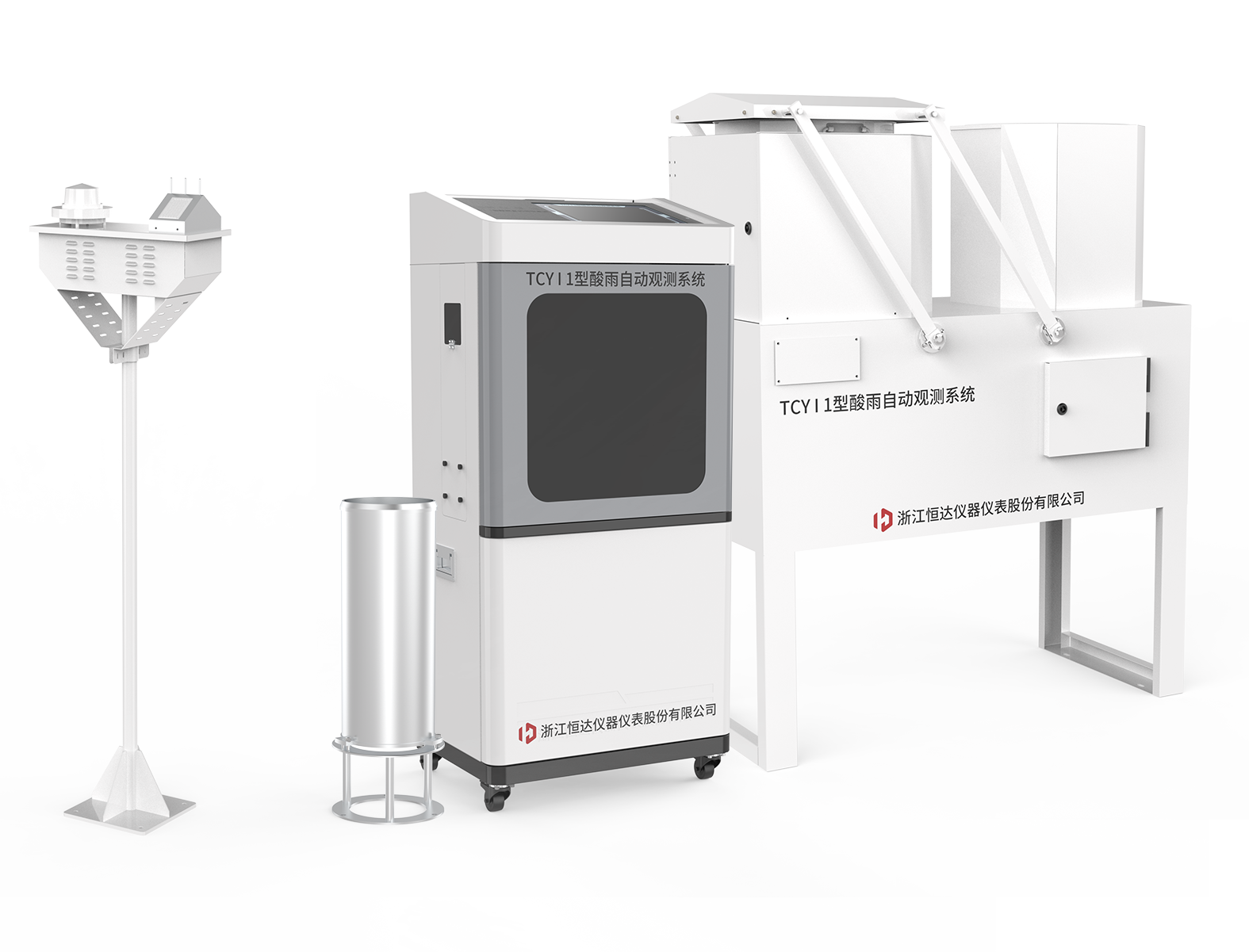

TCYⅠ1型酸雨自動觀測系統完全符合中國氣象局《功能需求書》中I型酸雨自動觀測系統的定義、功能和技術指標要求。

n結構組成

系統由酸雨自動采樣子系統、酸雨自動分析子系統兩部分組成。酸雨自動采樣子系統，安裝在室外觀測場，自動采集降水樣品，并記錄采樣過程中的相關數據和信息；酸雨自動分析子系統，安裝于室內，對降水樣品的pH、電導率及溫度等進行測量，并記錄和存儲有關測量數據。

n工作原理

系統通過降水采樣子系統實時采集大氣環境降水，采集的水樣送至降水分析子系統，對降水樣進行EC、pH及溫度的測量。觀測人員通過計算機從系統中采集數據和信息，進行質量檢驗和整合，形成完整的酸雨觀測數據記錄。

n主要參數

1、pH值測量參數范圍：0～14（0～50℃）自動溫度補償

2、pH值測量分辨率：0.01pH

3、  pH值測量準確度：±0.1pH

4、 電導率值測量參數范圍：5～2000μS/cm（5～40℃）

5、電導率值測量分辨率：0.01μS/cm

6、  電導率值測量準確度：≤±2%F.S

7、干濕沉降桶內徑：￠400 mm

8、計時精度：±10s/month

9、 測溫精度：±0.3℃

10、 感應器靈敏度：優于0.05mm/h

11、開蓋動作時間：≤15s（可設置）

12、關蓋延遲時間：≤3min（可設置）

13、 計時誤差：≤0.1％

  n  一般參數

1、 工作溫度：10～35℃（分析子系統），-50～50℃（采樣子系統）

2、相對濕度：≤100%RH（+25℃）

3、工作電壓：（220±15%）V.AC

4、絕緣電阻：≥25MΩ

5、儀器功率：400W（室內分析儀），1000 W（降水采樣器）

6、抗風能力：≥10級

  n主要特點

        1、采用10寸工業級彩色觸摸式液晶屏；

        2、復合惰性材料測量池，低殘留；有效抑制藻類繁殖干擾測量，可進行pH以及電導率測量；

        3、自動測量功能。連續測量pH和電導率值，在屏幕實時顯示測量數據，對每日混合樣進行一次測量并記錄分析數據；

        4、電極自動保護功能。對電極進行自動檢測、日常維護（清洗、灌注浸泡）、失效更換信息提示及自動/手動模式標定等；

          5、自動清洗功能。采樣完成后或定時，采用增壓清洗裝置技術進行自動清洗測量電極、管路，確保測量準確性；

        6、設備通過多種通訊方式按照《地面氣象數據對象字典》可將觀測數據和狀態信息接入ISOS軟件。可自動接收到儀器上報的檢測數據，查看儀器運行狀態等信息；

        7、數據處理功能。根據檢測得到的數據，能夠在本儀器和上位機電腦上自動生成各類報表或曲線圖；

        8、感雨器交變抗電離和動態溫控防凝露技術。消除雪、霧、露等氣候環境造成的誤差與誤判；

          9、 流狀感雨器設計。無死角感雨，可防雜物、鳥糞落入的誤動作；

       10、采樣結構件全部采用304不銹鋼材料制作，室外工藝保溫噴涂，樣品桶口離地面1.4米；

         11、主機控制部分采用先進的嵌入式系統，具有看門狗功能，確保儀器高可靠性；

         12、防塵蓋能準確平穩地將采樣桶口置于防塵蓋海綿體內，保證采樣桶的密閉性，減少污染和水汽蒸發，確保樣品真實性，防凍雨設計；

         13、樣品采用自然對流降溫技術，保證樣品溫度不超過環境溫度2℃，降低揮發量確保樣品的真實性；

         14、儀器具有常規、高寒、高原版（海拔大于3800米）配置。高寒和高原版具備加熱保溫和化雪功能；

         15、電源輸入具有穩壓、防雷和過載保護功能。

  n適用地域范圍

系統適用于極端氣溫不超過-50℃的我國北方地區。
